Henan GNEE Electric Co., Ltd. er einn af áreiðanlegustu framleiðendum og birgjum ggd fastrar lágspennuskiptabúnaðar í Kína. Ef þú ætlar að kaupa sérsniðna ggd fasta gerð lágspennubúnaðar framleidd í Kína, velkomið að fá tilvitnun í verksmiðju okkar. Gæðavörur og sanngjarnt verð eru í boði.
Hvað er GGD Fixed Type Low Voltage Rofabúnaður?
TheGGD Föst gerð lágspennu rofabúnaðurer almennt notaður AC lágspennu dreifingarbúnaður hannaður fyrir raforkukerfi með AC 50Hz/60Hz, málspennu allt að 690V og málstraum allt að 3150A (hægt að stækka í 4000A með sérsniðnum stillingum). Það er fyrst og fremst notað í raforkuverum, tengivirkjum, iðnaðar- og námufyrirtækjum, atvinnuhúsnæði og innviðaverkefnum fyrir raforkubreytingu, dreifingu og stjórn á orku, lýsingu og mótorrásum.
Sem afast-gerðrofabúnaður, GGD röðin er með varanlega uppsettum íhlutum - þar á meðal loftrofsrofum (ACB), mótaða aflrofa (MCCB), snertibúnaði, öryggi og mælibúnaði - sem er settur upp beint á rásarkerfið innan -lokaðs málmramma. Ólíkt útdraganlegum (skúffu-gerð) rofabúnaði eins og GCK, GCS eða MNS, útilokar GGD skápurinn útdráttarvagna-útdráttarvagna, rennibrautir og aukaaftengjanleika. Þessi einfaldaða smíði skilar sér í öflugri, hagkvæmari og áreiðanlegri lausn fyrir forrit þar sem ekki er þörf á tíðum einingum eða heitum-skiptum.
GGD lágspennu rofabúnaðurinn var upphaflega þróaður af fyrrum rafbúnaðarhönnunardeild orkumálaráðuneytisins og hefur verið mest notaða lágspennu fasta rofagerðin í Kína í meira en þrjá áratugi. Hundruð þúsunda mannvirkja eru starfrækt um allan heim, sem gerir hönnun þess þroskaða,-reynda og vel skilin af rafverktökum, viðhaldsstarfsmönnum og ráðgjafarverkfræðingum um allan heim.
⚡Hámarks spenna: 690V
🔋Hámarks straumur: 3150A
💨Stutt-hringrás: 50kA
🌀Verndarstig: IP30-IP40
Ertu að leita að GGD lágspennurofabúnaði fyrir verkefnið þitt?
Við bjóðum upp á-beina GGD rofabúnað sem samræmist IEC 61439. Sérsniðnar stillingar í boði fyrir GGD1, GGD2 og GGD3 gerðir.
GGD líkan tilnefning útskýrð
Þriggja-stafa kóðinnGGDtáknar staðlaða nafnahefð í kínverska lágspennurofaiðnaðinum-. Hver stafur hefur ákveðna merkingu:
| Bréf | Merking | Lýsing |
|---|---|---|
| G | Skápur (gerð girðingar) | Gefur til kynna skápa-stíl lokaðra rofabúnaðar, öfugt við kassa-gerð (XL) eða aðra formþætti. |
| G | Föst uppsetning | Allir innri íhlutir eru varanlega uppsettir og tengdir - ekki afturkallanlegir eða skúffu-gerð. Þetta aðgreinir GGD frá GCK/GCS/MNS. |
| D | Afl (rafmagnsdreifing) | Tilgreinir notkunarsviðið sem raforkudreifingu, öfugt við stjórn (K) eða aðra sérhæfða notkun. |
Undir-líkön og brotagetustig
GGD röðinni er frekar skipt í þrjú undir-undirlíkön, sem hver samsvarar mismunandi skammhlaupsrofgetustigi:-
- GGD1- 15kA skammhlaupsrofgeta-, málstraumur allt að 1000A. Hentar fyrir lítil og meðalstór dreifikerfi með léttara álagi.
- GGD2- 30kA skammhlaupsrofgeta-, málstraumur allt að 1500-1600A. Hannað fyrir miðlungs afkastagetu í iðnaði og atvinnuskyni.
- GGD3- 50kA skammhlaupsrofgeta-, málstraumur allt að 3150A. Byggt fyrir þunga-iðnaðardreifingu með miklar bilunarstraumskröfur.

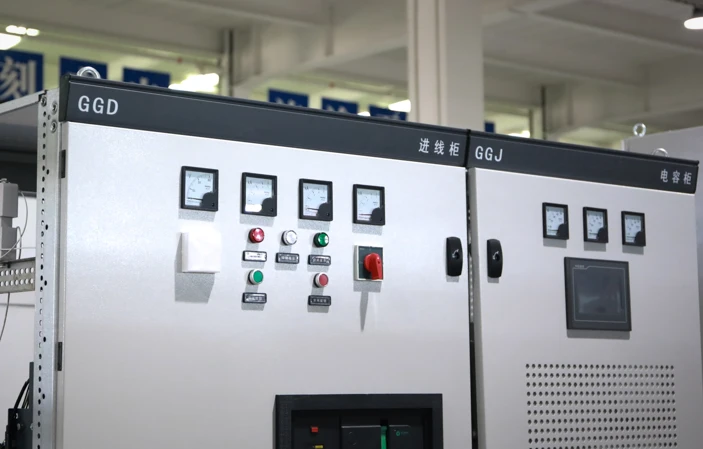

Að auki erGJJröð (GGJ1, GGJ2) vísar til viðbótarþétta jöfnunarskápa sem hannaðir eru fyrir hvarfkraftsuppbót ásamt GGD rofasamstæðum, með 4 aðalrásarkerfi og 12 forskriftum.
Tæknilýsingar GGD lágspennu dreifiskápa
Eftirfarandi tafla sýnir allar tæknilegar breytur fyrir GGD lágspennudreifingarskápinn í öllum þremur undir-líkönunum:
| Fyrirmynd | Málspenna (V) | Málstraumur (A) | Metinn skammhlaupsrofi-(kA) | Metinn skammur-tími þola núverandi Icw (kA, 1s) | Metið hámarksþol núverandi Ipk (kA) |
|---|---|---|---|---|---|
| GGD1 | 380 / 400 (690) | A: 1000 B: 600 (630) C: 400 |
15 | 15 | 30 |
| GGD2 | 380 / 400 (690) | A: 1500 (1600) B: 1000 C: 600 |
30 | 30 | 63 / 65 |
| GGD3 | 380 / 400 (690) | A: 3150 B: 2500 C: 2000 |
50 | 50 | 105 |
Almennar rafmagnsbreytur
| Parameter | Forskrift |
|---|---|
| Einangrunarspenna (Ui) | 660V / 690V |
| Málvinnuspenna (Ue) | 380V / 400V / 415V |
| Máltíðni | 50Hz / 60Hz |
| Hámarks straumur (aðalstraumur) | Allt að 3150A (4000A sérhannaðar) |
| Málstraumur (hlutlaus strætisvagn) | Allt að 1600A |
| Verndunareinkunn | IP30 (staðall), IP20–IP40 (valfrjálst) |
| Gerð uppsetningar | Föst festing, innandyra |
| Efni um girðingu | Kalt-valsað stál / Al-Sinkhúðað stál, epoxý dufthúðað |
| Rútustangaefni | Há-leiðni T2 rafgreiningar kopar/ál |
| Aðalrofibúnaður | ACB eða MCCB |
| Kapalinngangur | Neðri færsla (stöðluð) / efsta færsla (valfrjálst) |
| Stærð skáps (B×D×H) | (400–800) × (600–1000) × 2200 mm |
| Fylgnistaðlar | IEC 61439-1/2, GB/T 7251.1 |
Aðalrásarkerfi
Aðalrás GGD skápsins er hönnuð með129 áætlanirsem samanstendur af298 upplýsingar(að undanskildum virkni hjálparrásar og stýrispennubreytingar):
- GGD1:49 kerfi, 123 forskriftir
- GGD2:53 kerfi, 107 forskriftir
- GGD3:27 kerfi, 68 forskriftir
- GJ (bætur):4 kerfi, 12 forskriftir
Þetta umfangsmikla kerfissafn veitir hlutstraum allt að 3150A, hentugur fyrir dreifispenna allt að 2000kVA.
Ertu ekki viss um hvaða GGD gerð uppfyllir kröfur þínar?
Verkfræðingar okkar geta aðstoðað þig við að velja réttu GGD1, GGD2 eða GGD3 stillinguna út frá skammrásargetu og hleðslusniði kerfisins þíns.
Byggingareiginleikar GGD föstra rofabúnaðar
GGD fasta rofabúnaðurinn inniheldur nokkrar hönnunarnýjungar sem auka áreiðanleika, framleiðslugetu og rekstraröryggi:
1. Alhliða skáprammi
Ramminn er settur saman úr 8MF eða C-gerð köldu-mótuðum stálhlutum með staðbundinni suðu, sem tryggir mikinn vélrænan styrk og stífleika. Íhlutir eru hannaðir á einingareglu með 20 mm -festingargötum, sem skilar háum alhliða stuðli sem gerir verksmiðjufor-möguleika og stytta framleiðslulotu.
2. Bjartsýni hitastjórnun
Hitaleiðni raufar af mismunandi magni eru settar upp bæði í efri og neðri enda skápsins. Þegar innri rafmagnsíhlutir mynda hita, rís heitt loft upp og losnar út um efstu raufin á meðan kalt loft er dregið inn úr neðstu raufunum og myndar náttúrulega loftræstingarleið sem stjórnar innra hitastigi á áhrifaríkan hátt.
3. Golden Ratio Fagurfræðileg hönnun
Útlínur skápsins og stærð spjaldanna fylgja gullna meðaltalinu, sem gefur öllu girðingunni fagurfræðilega ánægjulegt og vel-útlit sem hentar nútíma iðnaðarumhverfi.
4. Lokuð hurð með gúmmíkantvörn
Skápshurðin tengist grindinni með hreyfanlegum {{0}ás ás til að auðvelda uppsetningu og í sundur. Gúmmígúmmíræma af -gerð er sett í brún hurðarinnar, sem gefur þjöppunarslag við lokun sem kemur í veg fyrir bein áhrif á skápinn og bætir verndarstigið.
5. Ljúktu við jarðtengingu
Tækjahurðin með rafmagnsíhlutum er tengd við rammann með fjöl-mjúkum koparvír. Innri uppsetningarhlutir tengjast grindinni með hnúðuðum skrúfum og mynda fullkomið og áreiðanlegt jarðtengingarkerfi um allan skápinn.
6. Færanlegur topphlíf
Hægt er að fjarlægja efstu hlífina meðan á uppsetningu stendur og-aðlögun aðalstraumsins á staðnum. Fjórir lyftihringir við skápshornin auðvelda hífingu og flutning.
7. ZMJ-Tegundarklemmur
Sérhönnuð ZMJ-raflestarklemmur eru framleiddar úr há-styrk, há-logavarnarefni-PPO málmblöndu með hitaþjálu mótun. Þeir bjóða upp á mikinn einangrunarstyrk, sjálfs-slökkvivirkni og einingahönnun sem sameinast auðveldlega í stakar eða tvöfaldar samsetningar.
8. Valfrjáls yfirborðsmeðferð
Innihaldið notar appelsínugula-pólýester yfirlakkmálningu með sterkri viðloðun og undir-léttum tón til að forðast glampa, sem skapar þægilegt sjónrænt umhverfi fyrir rekstrarfólk. Al-Sinkhúðaðar stálplötur eru fáanlegar til að auka tæringarþol.
Aukinn samanburður: Allar algengar LV rofagerðir
| Fyrirmynd | Byggingargerð | Hámarks straumur | Lykil einkenni | Hentar best fyrir |
|---|---|---|---|---|
| GGD | Lagað | 3150A | Lágur kostnaður, einfalt viðhald, sannaður áreiðanleiki | Lítil til meðalstór dreifikerfi með stöðugu álagi |
| XL-21 | Fastur (vegg-festur) | ~630A | Fyrirferðarlítill vegg-festur, dreifing útstöðvar | Gólf-hæð og lítil-dreifing |
| GCK | Afturkallanlegt | 4000A | Skiptanlegar skúffur, auðvelt viðhald | Stór dreifingarherbergi, tíð starfsemi |
| GCS | Afturkallanlegt | 4000A | Hár mát, IP54 valkostur í boði | Háar samfelldar kröfur um aflgjafa |
| MNS | Afturkallanlegt | 5000A | Samningur, ABB alþjóðlegur staðall, greindur samþætting | Stór-iðnaður, gagnaver |
Fyrir lítil og meðalstór-verkefni þar sem kostnaðar-hagkvæmni, sannaður áreiðanleiki og einfalt viðhald eru forgangsverkefni,GGD lágspennuskiptiborðer áfram fyrsti kosturinn. Verkefni sem krefjast mikillar áreiðanleika og ótruflaðs rafmagnsviðhalds velja oft skúffu-valkosti.
Umsóknir um GGD LV rofabúnað
GGD LV rofasamsetningin þjónar sem kjarnadreifingarbúnaður í margs konar atvinnugreinum og aðstöðu:
Orkuvinnsla og dreifing
- Hjálparaflskerfi raforkuvera - lágspennu-hjálparaflsdreifing
- Lágspennudreifing aðveitustöðvar - aflmóttöku og dreifingu
- Hlutaskipta- og fóðrunarskápaforrit
Iðnaður og framleiðsla
- Verksmiðjuaflgjafi - vélarafl og lýsingardreifing
- Dreifingarherbergi iðnaðar- og námufyrirtækja - aðal- eða undirdreifingarskápar-
- Start- og stýrirásir mótor
- Viðbragðsaflsjöfnun með GJ þéttaskápum
Verslunar- og byggingarinnviðir
- Verslunar- og-háhýsa aðal LV skiptiborð
- Aðveitustöðvar fyrir borgaralegar byggingar - afldreifingu í lýsingu, loftkælingu og lyftur á hæðum
- Byggingarþjónusta - lyftuafl, slökkvidælarafl og neyðaraflgjafi
Verkefni sveitarfélaga og innviða
- Vatnsveitur og hreinsiaðstaða
- Loftræstikerfi
- rafdreifikerfi sveitarfélaga
- Dreifingarkerfi iðnaðar og almenningsljósa
Sérhæfðir iðngreinar
- Jarðolíu- og efnaverksmiðjur
- Málmvinnslu- og stálaðstaða
- Námurekstur og stóriðja
- Hjálparafldreifing gagnavera (lítil til meðalstór aðstaða)
Vegna hagkvæmrar hönnunar og sannaðs áreiðanleika er GGD lágspennurofabúnaðurinn ákjósanlegur kostur fyrir lítil og meðalstór-verkefni, stöðugt álagsforrit og aðstæður þar sem kostnaðar-hagkvæmni ásamt áratuga-reyndri frammistöðu er í fyrirrúmi.
Uppsetning og notkunarskilyrði fyrir GGD fasta gerð afldreifingarskáps
Til að tryggja örugga og áreiðanlega langtíma-notkun verður að setja upp og reka GGD fasta gerð aflgjafaskápa innan eftirfarandi umhverfisbreyta:
| Parameter | Krafa |
|---|---|
| Umhverfislofthiti | −5 gráður til +40 gráður (meðaltal yfir 24 klst. ekki meira en +35 gráður; sumar gerðir metnar −30 gráður til +50 gráður) |
| Hæð | Minna en eða jafnt og 2000m yfir sjávarmáli (sumar gerðir metnar allt að 2500m) |
| Hlutfallslegur raki | Minna en eða jafnt og 50% við +40 gráðu; meiri raki leyfður við lægra hitastig (td 90% við +20 gráðu); þétting möguleg með hitabreytingum |
| Uppsetningarhalli | Ekki meira en 5 gráður frá lóðréttu |
| Titringur og lost | Uppsett á stöðum án mikilla titrings eða höggs |
| Umhverfisskilyrði | Engin elds- eða sprengihætta, engin alvarleg mengun, engin efnatæring, enginn mikill titringur |
| Gerð uppsetningar | Innandyra, ekki-á móti-vegguppsetningu, aðgerð að framan, tvöfalt-hliðarviðhald |
| Verndunareinkunn | IP30 (staðall), notandi getur valið IP20–IP40 í samræmi við umhverfiskröfur |
Tilbúinn til að byrja?
Hafðu samband við okkur í dag fyrir ókeypis ráðgjöf og sérsniðna tilboð. Rofaverkfræðingar okkar eru til staðar til að hjálpa þér að tilgreina hina fullkomnu GGD lausn fyrir umsókn þína.
Algengar spurningar
Hver er munurinn á GGD og GCK, GCS, MNS rofabúnaði?
GGD er afast-gerðrofabúnaður þar sem allir íhlutir eru varanlega festir inni í skápnum, sem þarfnast rafmagnsrofs vegna viðhalds. GCK, GCS og MNS eru þaðafturkallanleg (skúffu-gerð)rofabúnað þar sem hægt er að draga einstakar rafrásareiningar út fyrir heitt-skiptaviðhald án þess að kerfis-slöngu. GGD býður upp á lægri kostnað (20–40% sparnað) og einfaldara viðhald, en skúffugerðir veita meiri sveigjanleika, þéttleika hringrásar og samfellu í rekstri.
Hver er nafnstraumur og skammrásargeta GGD rofabúnaðar-?
GGD rofabúnaður er fáanlegur í þremur undir-undirgerðum:GGD1(málstraumur allt að 1000A, 15kA skammhlaupsrofgeta-),GGD2(allt að 1500–1600A, 30kA), ogGGD3(allt að 3150A, 50kA). Skammtímaþolstraumurinn er á bilinu 15kA til 50kA (1s) og hámarksþolstraumur frá 30kA til 105kA.
Hvaða staðla uppfyllir GGD lágspennurofabúnaður?
GGD rofabúnaður uppfyllirIEC 61439-1 og IEC 61439-2(áður IEC 60439),GB/T 7251.1(Lág-rofa- og stýribúnaðarsamstæður) og dæmigerðar hönnunarkröfur State Grid Corporation of China. Það er víða vottað til notkunar í orku-, jarðolíu-, málmvinnslu- og byggingariðnaði.
Er hægt að nota GGD rofabúnað utandyra?
Nei Staðlað GGD rofabúnaður er hannaður fyrireingöngu uppsetning innandyra. Það verður að vera sett upp á stað án elds-/sprengingahættu, alvarlegrar mengunar, efnatæringar eða mikils titrings. Fyrir erfiðar aðstæður eða utandyra er þörf á sérhæfðum girðingum með uppfærðri verndareinkunn (IP40+) og -tæringarvarnarmeðferð.
Hver er verndareinkunn GGD rofabúnaðar?
Staðlað verndareinkunn erIP30, sem verndar gegn föstum aðskotahlutum stærri en 2,5 mm. Það fer eftir umhverfiskröfum, notendur geta valið verndarstig allt fráIP20 til IP40. Hærri verndarstig eru fáanleg með auknum þéttingar- og þéttingarvalkostum.
Hver er hámarks spennugeta hentugur fyrir GGD rofabúnað?
GGD rofabúnaður með málstraum allt að 3150A hentar fyrir dreifispenna allt að2000kVA. Með sérsniðnum stillingum er hægt að lengja málstrauminn í 4000A, sem rúmar stærri spennigetu.
