Henan GNEE Electric Co., Ltd. er einn af áreiðanlegustu framleiðendum og birgjum hringeininga í Kína. Ef þú ætlar að kaupa sérsniðna hringa aðaleiningu framleidd í Kína, velkomið að fá tilvitnun frá verksmiðjunni okkar. Gæðavörur og sanngjarnt verð eru í boði.
Hvað er aðaleining hrings?
Hring aðaleining: burðarás nútíma MV dreifingar
A Hring aðaleining (RMU)er fyrirferðarlítið málm-lokað meðalspennukerfi- sem samþættir rofa-, verndunar-, stjórn- og eftirlitsaðgerðir í eina verksmiðjusamsetta-einingu. Hönnuð sérstaklega fyrir raforkudreifingarkerfi af hringi-gerð, gera RMU raforku kleift að flæða í margar áttir, sem tryggir órofa aflgjafa jafnvel þegar einn nethluti bilar.
Ólíkt hefðbundnum rofabúnaði með opnum-gerð sem krefjast stórra rýma og margra aðskilinna íhluta, sameinar RMU álagsrofa, aflrofa eða öryggivörn, jarðrofa og rúlla í einn fullkomlega lokaðan skáp - sem dregur verulega úr fótspori en eykur öryggi og áreiðanleika.
Aðaleiningar hringsins eru víða notaðar í12kV, 24kV, 33kV og 36kVdreifikerfi yfir raforkukerfi í þéttbýli, iðjuver, atvinnuhúsnæði, bæjum með endurnýjanlegri orku og samsett aukavirki.
Ertu ekki viss um hvaða RMU uppsetningu passar við verkefnið þitt?
Fáðu ókeypis meðmæli frá MV rofaverkfræðingum okkar á 24 klukkustundum.
Helstu eiginleikar aðaleininga hringsins okkar
Hannað fyrir frammistöðu, öryggi og langtíma-áreiðanleika í krefjandi umhverfi
Aukin öryggisvörn
Alveg málmhleypt-hönnun með innri bogaþoli verndar starfsfólk gegn rafmagnshættu. Innbyggt samlæsingarkerfi koma í veg fyrir misnotkun, en lokuð einangrun útilokar útsetningu fyrir spennuhafandi hlutum.
Ofur-þjappað fótspor
Allt að 60% minni en hefðbundin loft-einangruð rofabúnaður. Tilvalið fyrir aðveitustöðvar í þéttbýli, rafmagnsherbergi í kjallara og samsett aðveitustöðvar þar sem plássið er lítið.
Fljótleg bilanaeinangrun
Þriggja-stillingarrofatækni með hraðvirkum hlutaskiptingu. Einangrar bilaða kapalhluta á nokkrum sekúndum, lágmarkar bilunarsvæði og endurheimtir rafmagn á heilbrigða nethluta fljótt.
Offramboð á hringnetum
Lokað-lykkja svæðisfræði með venjulega opnum punktaaðgerð gerir tvíátta aflflæði kleift. Þegar ein uppspretta bilar, endurleiðir framboð sjálfkrafa í gegnum aðra leiðina - sem tryggir nær-núll niðritíma.
Smart Grid Tilbúið
Innbyggður-stuðningur fyrir DTU/RTU samþættingu, fjarvöktun og SCADA samskipti. Gerir sjálfvirkni fóðrunar kleift, forspárviðhald og sjálf-græðandi netmöguleika fyrir nútíma snjalldreifingu.
Lágmarks viðhald
Gaseinangruð hönnun með „Loft fyrir lífstíð“-útrýmir þörfinni fyrir reglulega innri hreinsun og skoðun. Dregur úr rekstrarkostnaði og lengir endingartíma í 30+ ár með réttu viðhaldi.
Umhverfisþolinn
IP67-flokkaðar girðingar þola erfiðar aðstæður, þar á meðal raka, ryk, mengun og mikinn hita. Hentar bæði fyrir inni uppsetningar og úti söluturn forrit.
Mát og skalanlegt
Sveigjanlegar stillingar frá tvíhliða-fyrirkomulagi til marghliða. Auðvelt að stækka til að mæta netvexti, nýjum fóðrum eða viðbótarspennutengingum án þess að skipta um alla eininguna.
Vistvænir-valkostir
SF6-ókeypis valkostir fáanlegir með þurru lofti eða traustri rafeinangrun. Dregur úr losun gróðurhúsalofttegunda en viðheldur sama áreiðanleika og þéttleika og gaseinangruð hönnun.
Tegundir aðaleininga hringa
Veldu réttu einangrunartæknina fyrir notkunarkröfur þínar

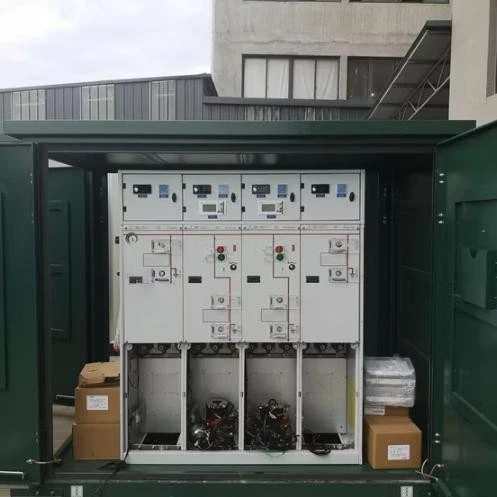

Gas-einangruð RMU
- GIS RMU
- SF6 eða umhverfisvæn-gaseinangrun
- Samræmdasta fótsporið sem til er
- Mestur áreiðanleiki og afköst-bogalokunar
- Fulllokaðir, viðhaldsfríir- innri hlutar
- Frábært fyrir erfitt og mengað umhverfi
- Tilvalið fyrir þéttbýli og neðanjarðar innsetningar
- Fáanlegt í 12kV, 24kV og 36kV flokkum
Loft-einangruð RMU
- AIS RMU
- Loft sem aðal einangrunarefni
- Lægri kostnaður við fyrirframbúnað
- Einfaldara viðhald og þjónusta
- Engar áhyggjur af meðhöndlun gass eða leka
- Stærra fótspor en GIS RMU
- Best fyrir aðveitustöðvar innanhúss með plássi
- Auðvelt aðgengi fyrir skoðun og prófun
Gegnheil-einangruð RMU
- SIS RMU
- Einangrun gegn föstu rafrænu efni
- 100% SF6-frítt - engin áhrif á hlýnun jarðar
- Lítil stærð sambærileg við GIS RMU
- Ekki er þörf á gasþrýstingseftirliti
- Umhverfisvænt val
- Fullkomið fyrir græna byggingu og endurnýjanleg verkefni
- Framtíðar-sönn, reglugerðar-hönnun
Ertu ruglaður með GIS vs AIS vs solid-einangruð RMU?
Verkfræðingar okkar munu hjálpa þér að velja ákjósanlegasta gerð byggt á aðstæðum vefsvæðisins og fjárhagsáætlun.
Forskriftir og stillingar fyrir aðaleiningu hringsins
Staðlaðar tæknilegar breytur fyrir RMU vöruúrval okkar
| Parameter | 12kV RMU | 24kV RMU | 36kV RMU |
|---|---|---|---|
| Málspenna | 12 kV | 24 kV | 36 kV |
| Máltíðni | 50/60 Hz | 50/60 Hz | 50/60 Hz |
| Málstraumur (rúta) | 630 A | 630 A | 630 A |
| Málstraumur (matari) | 630 A | 630 A | 630 A |
| Stutt-Tímaþol | 20 kA / 3s | 20 kA / 3s | 20 kA / 3s |
| Hámark þolir straum | 50 kA | 50 kA | 50 kA |
| Einangrun miðlungs | SF6 / Þurrt loft / Fast | SF6 / Þurrt loft / Fast | SF6 / Þurrt loft / Fast |
| Skiptategund | Þrjár-stöður LBS | Þrjár-stöður LBS | Þrjár-stöður LBS |
| Verndarvalkostur | CB / Fuse-Rofi | CB / Fuse-Rofi | CB / Fuse-Rofi |
| Hefðbundin uppsetning | 2-inntaks + 1-spennir | 2-inntaks + 1-spennir | 2-inntaks + 1-spennir |
| Vörn um girðingu | IP67 | IP67 | IP67 |
| Rekstrarbúnaður | Vor / vélknúin | Vor / vélknúin | Vor / vélknúin |
| Sjálfvirkniviðmót | DTU / RTU / SCADA | DTU / RTU / SCADA | DTU / RTU / SCADA |
| Staðlað samræmi | IEC 62271, GB/T | IEC 62271, GB/T | IEC 62271, GB/T |
* Sérsniðnar stillingar fáanlegar sé þess óskað. Hafðu samband við verkfræðingateymi okkar fyrir ó-staðlaðar kröfur.
Hring aðaleining vinnuregla
Ring Network Topology
Hringaaðaleining starfar innan lokaðs-lykkja dreifikerfis þar sem afl getur streymt úr tveimur áttum. Netið er líkamlega hringja-tengt en er venjulega rekið með einum opnum punkti til að koma í veg fyrir samhliða upptöku og einfalda samhæfingu verndar.
Venjulegur rekstur
Við venjulegar aðstæður dreifir RMU orku í gegnum álagsrofa og aflrofa. Einn rofi í hringnum er áfram opinn (venjulega opinn punktur), sem kemur í veg fyrir strauma í hringrás en viðheldur offramboði fyrir hraðan flutning.
01
Bilanagreining og einangrun
Þegar bilun kemur upp (skammhlaup, ofhleðsla eða jarðtenging) skynja varnarliða óeðlilegan straum og kveikja á aflrofanum eða örygginu. RMU einangrar aðeins bilaða kapalhlutann á meðan það heldur restinni af netkerfinu spennu.
02
Endurheimt framboðs
Eftir bilunareinangrun lokar venjulega opni punkturinn til að koma aftur á afl til heilbrigðra hluta frá varagjafanum. Í sjálfvirkum RMU með DTU/SCADA samþættingu lýkur þessu ferli á nokkrum sekúndum - og lágmarkar niður í miðbæ.
03
Viðhald og aftur í eðlilegt horf
Þegar bilunin hefur verið lagfærð geta rekstraraðilar á öruggan hátt framkvæmt viðhald með því að nota jarðtengingarrofann og endurheimta síðan netkerfið í venjulega opna-punktastillingu. Kerfið fer aftur í venjulegan rekstur með fullri offramboði endurheimt.
04
Kjarnahlutir í aðaleiningum hringsins
Þriggja-stöðu hleðslurofi (LBS)
Hjarta RMU - sameinar þjónustu-, einangrunar- og jarðtengingarstöður í einni þéttri vélbúnaði. Gerir örugga álagsskiptingu, sýnilega einangrun og örugga jarðtengingu fyrir viðhald.
Aflrofar / öryggi samsetning
Veitir bilunarvörn fyrir straumspenna og fóðrari. Truflar sjálfkrafa skammhlaup og ofhleðslu til að koma í veg fyrir skemmdir á búnaði og takmarka útbreiðslu bilana.
Jarðtengingarrofi
Mikilvægur öryggisíhlutur sem jarðtengir rafrásir meðan á viðhaldi stendur, tryggir núllafgangsspennu og verndar starfsfólk gegn rafmagnshættum við skoðun og viðgerðarvinnu.
Rútukerfi
Há-leiðni í kopar eða áli dreifa orku inn á milli rofaeininga. Hannað fyrir hámarks straumflutningsgetu og lágmarkshitahækkun.
Straum- og spennubreytir
CTs og PTs/VTs veita nákvæmar mælingar og skynjun fyrir verndarliða, mælingu og eftirlitsaðgerðir. Fáanlegt í mörgum nákvæmnisflokkum fyrir mismunandi forrit.
Verndar- og stjórnenda
Greind rafeindatæki (IED) veita yfirstraum, jarðtengingu og spennuvörn. Styður samskiptareglur fyrir SCADA samþættingu og sjálfvirkni fóðrunar.
Samlæsingarkerfi
Vélrænar og rafmagnslegar læsingar koma í veg fyrir hættulegar athafnir eins og jarðtengingu undir álagi eða lokun á jarðtengda rafrás. Tryggir öryggi rekstraraðila á öllum tímum.
DTU / RTU eining (valfrjálst)
Dreifingarstöðvaeining gerir fjarvöktun, stjórnun og sjálfvirkni kleift. Styður bilanavísun, fjarskipti og samskipti við SCADA/DMS kerfi fyrir snjallkerfisrekstur.
Umsóknir um aðaleiningu hrings í atvinnugreinum
Fjölhæfar RMU lausnir fyrir hverja miðlungs-dreifingaratburðarás
- Urban Power Grids: Jarðstrengjanet í þéttum þéttbýli. Fyrirferðarlítill RMU-tæki passa í söluturn við veginn og aðveitustöðvar í kjallara.
- Iðnaðarverksmiðjur: Framleiðsluaðstaða, vinnslustöðvar og stóriðja sem krefst stöðugrar orku fyrir framleiðslulínur.
- Atvinnuhúsnæði:Verslunarmiðstöðvar, sjúkrahús, flugvellir og skrifstofusamstæður þar sem ótrufluð rafmagn er mikilvægt.
- Endurnýjanleg orka:Sólarbú, vindorkuver og ljósasöfnunarkerfi sem samþætta hreina orku inn í netið.
- Íbúðarsamstæðas:Háar-íbúðir og íbúðarsamfélög sem krefjast áreiðanlegrar, öruggrar orkudreifingar.
- Fyrirferðarlítil aðveitustöðvar:Pakkaaðveitustöðvar og forsmíðaðar spennistöðvar með innbyggðum RMU fyrir MV/LV umbreytingu.
- Gagnaver:Verkefnis-mikilvæg aðstaða sem krefst hámarks spennutíma með óþarfi-hringfóðri orkuarkitektúr.
- Innviðir og veitur:Járnbrautir, flugvellir, vatnshreinsistöðvar og innviðaframkvæmdir við dreifingu veitna.
Ertu að vinna að ákveðnu verkefni?
Deildu umsóknarupplýsingunum þínum og fáðu sérsniðna RMU lausn með verðlagningu - innan 24 klukkustunda.
Af hverju að velja aðaleiningar hringsins okkar?
Treyst af veitum, EPC verktökum og iðnaðar viðskiptavinum um allan heim
Sérsniðnar stillingar
Engin tvö verkefni eru eins. Við bjóðum upp á fullkomlega sérhannaðar RMU lausnir - frá spennuflokki og fóðrunartalningu til verndarkerfa og sjálfvirknistigs. Segðu okkur frá kröfum þínum og við munum gera hið fullkomna samsvörun.
Samkeppnishæf verksmiðjuverð
Verðlagning beint-frá-framleiðanda án milliliða. Lóðrétt samþætt framleiðsla okkar og stærðarhagkvæmni gerir okkur kleift að skila hágæða-gæða RMU á mjög samkeppnishæfu verði - án þess að skerða gæði.
Hröð alþjóðleg afhending
Staðlaðar stillingar fáanlegar fyrir sendingu strax. Sérsniðnar einingar afhentar venjulega á 4-6 vikum. Sendingar um allan heim með vandlegri umbúðum og fullum skjölum fyrir tollafgreiðslu.
Sérfræðingur tækniaðstoð
Lið okkar reyndra MV rofaverkfræðinga veitir ráðgjöf fyrir-sölu, leiðbeiningar um stillingar, uppsetningarstuðning og þjónustu eftir-sölu. Fjarlægð bilanaleit og-koma í notkun á staðnum í boði.
Tilbúinn til að uppfæra orkudreifingu þína?
Fáðu sérsniðna Ring Main Unit lausn sem er sniðin að nákvæmum verkþörfum þínum. Ókeypis tækniráðgjöf og tilboð innan 24 klukkustunda.
Algengar spurningar
Hvert er aðalhlutverk Hring Aðaleiningarinnar í orkudreifingu?
Aðalhlutverk hringa aðaleininga (RMU) er að skipta um, vernda og einangra miðlungs-spennumetara innan hringa-dreifikerfis. Það gerir tvíátta aflflæði kleift þannig að þegar bilun kemur upp á einum hluta er hægt að beina orku úr annarri átt, lágmarka niður í miðbæ og tryggja samfellu framboðs til flestra viðskiptavina.
Hvaða spennuflokkar eru í boði fyrir aðaleiningar hringsins?
Hring aðaleiningar eru fáanlegar í mörgum spennuflokkum til að henta mismunandi netkröfum. Algengasta er 12kV (oft nefnt 10kV í daglegri verkfræði). 24kV RMU eru algengar á erlendum mörkuðum og iðnaðarforrit. 33kV og 36kV RMU eru mikið notaðar í dreifingu veitu, endurnýjanlegri orkuöflunarkerfum og iðnaðargörðum. RMU vöruúrval okkar nær yfir 12kV, 24kV og 36kV flokka.
Hver er munurinn á GIS RMU og AIS RMU?
GIS (Gas-Insulated Switchgear) RMUs nota SF6 gas eða umhverfisvæna-valkosti sem einangrunarmiðil, sem býður upp á mun minna fótspor, meiri áreiðanleika og betri umhverfisvernd. Þau eru tilvalin fyrir þéttbýli og -þungar uppsetningar. AIS (Air-Insulated Switchgear) RMUs nota loft sem einangrun, eru lægri í kostnaði og einfaldari í viðhaldi, en þurfa meira pláss og eru venjulega notaðar innandyra í hreinu umhverfi. Solid-einangruð RMU eru þriðji valkosturinn sem sameinar þéttleika og engin áhrif á gróðurhúsalofttegundir.
Hversu marga fóðrari getur aðaleining hrings borið?
RMU eru mjög stillanleg. Hefðbundin 3-vega (2+1) RMU er með tvo hringmatararofa auk einnar spennuvarnarleiðar - algengustu uppsetninguna fyrir þétt aðveitustöðvar. Marghliða stillingar með 4, 5 eða fleiri spjöldum eru fáanlegar fyrir stærri dreifingarhnúta. Nákvæmur fjöldi fóðrara fer eftir staðfræði netkerfisins og álagskröfum. Verkfræðingar okkar geta hjálpað þér að ákvarða bestu stillingu fyrir verkefnið þitt.
Er hægt að samþætta hringa aðaleiningar við snjallnetkerfi?
Já, nútímalegar hringeiningar eru fullkomlega tilbúnar fyrir snjall-net. Þegar þeir eru búnir DTU (Distribution Terminal Unit) eða RTU (Remote Terminal Unit) einingum styðja RMU fjarvöktun, bilanagreiningu, sjálfvirka einangrun og sjálfgræðandi netkerfi. Þeir hafa samskipti við SCADA/DMS kerfi með stöðluðum samskiptareglum, sem gerir kleift-netstjórnun í rauntíma og fyrirsjáanlegt viðhald fyrir nútíma snjalldreifingarkerfi.
Fáðu tilboð í aðaleininguna þína í dag
Segðu okkur frá spennu, uppsetningu og magni - fáðu nákvæma tilboð og tæknilega tillögu innan 24 klukkustunda.
